GREAT-150iMJ-Ⅱ广泰铣床数控系统
铣床数控系统是我公司针对铣床研制开发的中档嵌入式数控系统。本系统综合运用现代计算机技术，系统运动控制内核和系统程序运行基于独特可靠的实时控制引擎子系统RTAI，不受操作系统的管理和调度，确保数控系统的坚固性；以高性能、低功耗的工业级ARM微处理器为硬件核心，采用超大规模现场可编程集成电路，6层印制电路板，32MB闪存空间便于用户存储大量程序，7.5英寸大屏显示器为用户提供更良好的人机对话界面，使系统的功能发挥到最优。
| ·控制轴数：3轴 ·联动轴数：2至3轴 ·工业级32位200MHz ARM处理器 ·32MB用户存储空间 ·分辨率640×480，7.5英寸单色液晶显示器 ·工业级DSP、FPGA组成运动控制核心 ·实时全方位自诊断功能，实时显示系统各种状态 ·分进给、转进给 ·公制、英制输入方式 ·机床回基准点 ·直线、圆弧、螺旋线插补；钻孔、镗孔、攻丝等多种固定循环加工宏指令；回转体曲面直接插补铣削加工宏指令 ·各轴独立自动背隙及存储型螺距误差补偿。刀具长度自动补偿，刀具半径补偿自动内、外尖角过渡 ·各轴最大速度、升降速独立设置 ·比例缩放，坐标系旋转，镜像功能 ·编程单位公英制切换功能 ·辅助轴角度、位移编程设置 ·多组坐标系设定 ·最大行程软，硬限位功能 ·中英文界面切换 ·显示当前时间，开机时间，单件时间，加工时间等信息 ·各种插补指令功能及M、S、T功能等 ·参数、软件的备份、升级功能 |
(相对国内同档次产品)
| 速度优势 ·最高快移速度可达30m/min ·最高切削速度可达10m/min ·程序预处理，可实现程序段(行)之间平滑无缝连接，特别适用于模具加工和雕铣设备 精度优势 ·丝杠螺距补偿，最大程度提高机床加工精度 接口优势 ·USB可移动U盘拷贝接口，并可实现U盘DNC功能，实现外接海量存贮器 ·RS232通讯接口传输速率达115200bit，用于程序参数的传送和RS232DNC功能 ·可配悬挂式手轮或面板式手轮，波段开关接口 操作优势 ·全屏幕编辑系统，前后台操作，可实现加工过程中可同时进行编程、参数修改等操作 ·加工前，二维和三维图形预览及仿真运行；加工过程中，坐标显示、二维和三维图形显示任意切换，且图形可任意放大、缩小、平移和旋转 ·可实现多级密码保护，如程序、参数保护，方便现场设备管理 ·中英文界面切换 ·加工过程中，单段与连续随意切换 ·任意程序段开始加工，任意刀具号开始加工 ·主轴、进给速度实时修调。 ·兼容国外主流数控系统指令代码，多数程序无需修改可直接运行 |
可选副面板

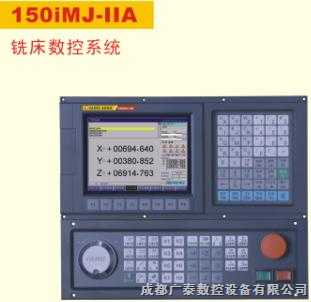

iM-A型
iM-B型
