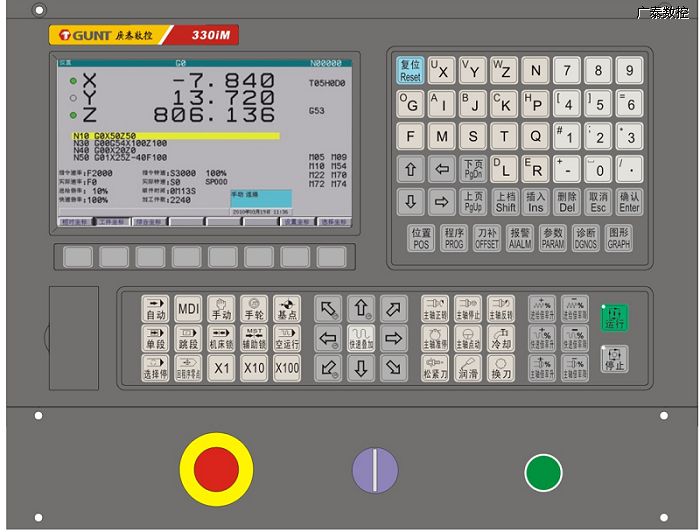

数控铣床系统GUNT-330IM

数控铣床系统GUNT-330IM
  • 详细说明:
  •
  • ·控制轴数:3-4轴
    ·联动轴数:2至4轴

  • 工业级32位400MHz ARM处理器
    ·100MB用户存储空间
    ·分辨率640×480,8英寸真彩
    ·工业级DSP、FPGA~H成运动控制核心
    ·实时全方位自诊断功能,实时显示系统各种状态
    ·分进给、转进给
    ·公制、英制输入方式
    ·机床回基准点
    ·直线插补,圆弧插补,螺旋线插补指令;钻孔、镗孔、攻丝等多种固定循环加工宏指令;回转体曲面直接插补铣削加工宏指令

  • ·各轴独立自动背隙及存储型螺距误差补偿。刀具长度自动补偿,刀具半径补偿自动内、外尖角过度

    ·各轴最大速度、升降速独立设置

    比例缩放,坐标系旋转,镜像功能
    ·编程单位公英制切换功能
    ·辅助轴角度、位移编程设置
    ·多组坐标系设定
    ·最大行程软,硬限位功能
    ·中英文界面切换
    ·显示当前时间,开机时间,单件时间,加工时间等信息
    ·各种插补指令功能及M、S、T功能等
    ·参数、软件的备份、升级功能


    速度优势
    ·最高快移速度可达20m/min
    ·最高切削速度可10m/min
    ·程序预处理,可实现程序段(行)之间平滑无缝连接
    精度优势
    ·丝杠螺距补偿,最大程度提高机床加工精度
    接口优势
    ·内置I/O数为82×96的PLC功能,用户可自行编辑I/O逻辑控制.输入信号可实现高低电平在线切换
    ·USB可移动U盘拷贝接口,并可实现U盘DNC功能,实现外接海量存贮器
    ·RS232通讯接口传输速率达115200bit,用于程序参数的传送和RS232DNC功能

    以太网接口,可实现网络连接

  • 主轴私服调速、主轴变频调速,双主轴编码器反馈
    ·可配悬挂式手轮或面板式手轮,波段开关接口

  • 操作优势
    ·全屏幕编辑系统,前后台操作,可实现加工过程中可同时进行编程、参数修改等操作
    ·加工前,图形预览及仿真运行:加工过程中,坐标显示和图形显示任意切换
    ·可实现多级密码保护,如程序、参数保护,方便现场设备管理
    ·中英文界面切换
    ·加工过程中,单段与连续随意切换
    ·任意程序段开始加工,任意刀具号开始加工
    ·主轴、进给速度实时修调
    ·兼容国外主流数控系统指令代码,多数程序无需修改可直接运行

    图形对话功能

    系统加入全拼拼音输入法,程序编辑可输入汉字
